環形導軌，環形導軌輸送線的組成結構
環形導軌輸送線，是一種導軌式精密環形線，由環形導軌、滑座、同步帶等組成，可任意動停，實現精準循環定位和快速定位。選用環形導軌進行輸送、組裝、裝配將使生產線變得更加簡單和精準，廣州一諾智能科技為你介紹環形導軌的主要組成部分。

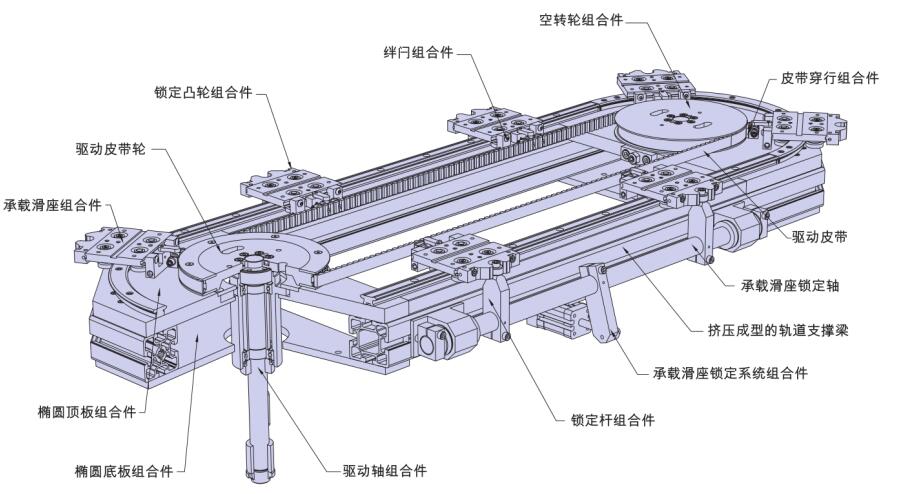

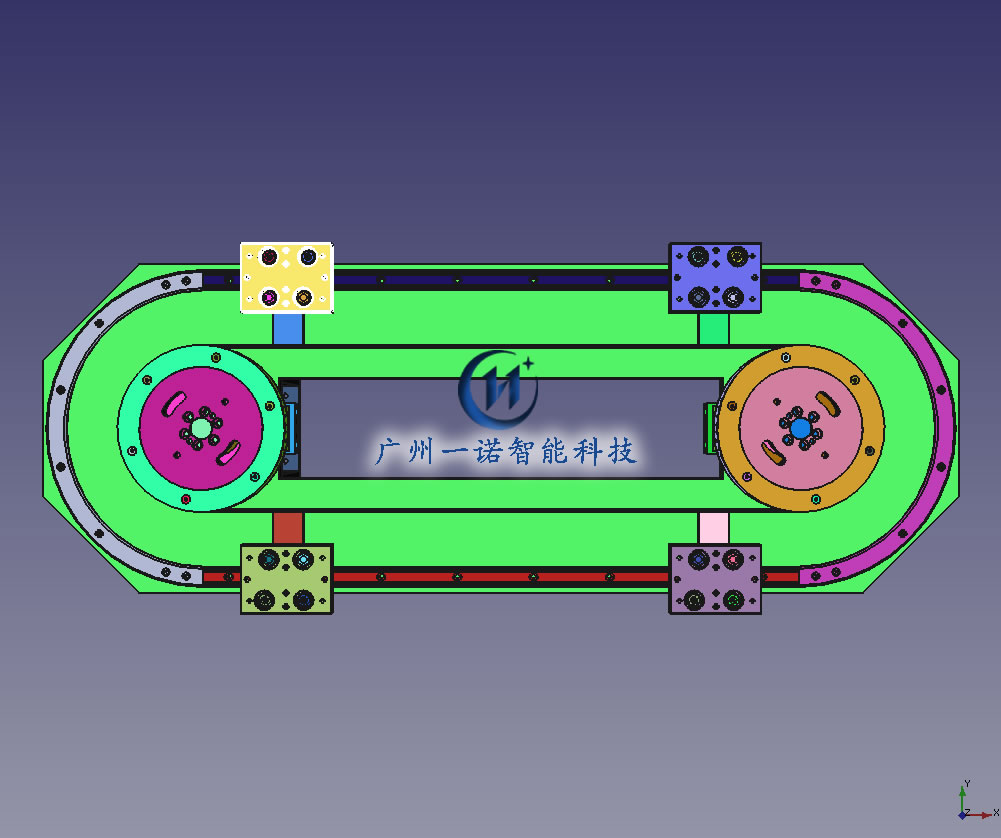

1.環形導軌，主要應用為橢圓形環形導軌或矩形環形導軌。
2.滑座，根據產線需求的工位數，選擇對應數量的滑座。
3.同步帶、鏈條、螺桿等傳動方式的載體。另外，滑座和同步帶之間的連接裝置，鏈條使用銷軸卡鏈節滑座，同步帶使用皮帶扣連接滑座。
4.鎖緊裝置。為了實現高重復定位精度，在滑座的另一側需要安裝精密定位塊；滑座到位之后，通過氣缸把凸輪壓桿壓入定位塊的槽中，實現精準定位。
5.同步帶驅動輪和惰輪。惰輪和驅動輪配合使用，隨著同步帶/鏈條而動，屬于從動輪。
6.同步帶輪驅動軸和惰輪軸。
7.鋁型材和T型導條。
以環形導軌為基礎的精密環形流水線，是一種模塊化的輸送線。廣州一諾智能科技多年來為自動化行業用戶提供環形導軌，環形導軌各個組成部分的原材料和生產工藝水平是保障環形導軌精準平穩運行的首要條件，另外，技術人員豐富的安裝調試水平和經驗也很大程度的決定了一套環形導軌精準水平，所以環形導軌的選型、設計和供應，選擇穩定可靠、經驗豐富的供應商也非常的重要。比如廣州一諾智能科技供應的HepcoMotion海普克環形導軌，便是久經考驗、質量可靠的產品。
