自動化產線的特點包括產品設計和工藝應先進、穩定、可靠，并在較長時間內保持基本不變，在大批、大量生產中采用自動線能提高勞動生產率，穩定性和產品質量。廣州一諾智能科技供應的環形導軌，是一種軌道式輸送系統，搭配精制鍛造的精密環軌和驅動系統可組成環形流水式輸送線，環形導軌系統依家在中高端組裝線、裝配線等自動化生產線領域得到廣泛應用。環形導軌的應用領域廣泛，下面我們來介紹環形導軌系統在電子產品自動組裝生產設備的應用。
環形導軌沿其傳輸方向等間隔設置有多個傳輸座；
機架上還裝設有底座上料機構、端子組裝機構、線材組裝工位、漏料檢測機構以及不良品出料機構，底座上料機構、端子組裝機構、線材組裝工位、漏料檢測機構以及不良品
出料機構沿著所述環形導軌沿其傳輸方向分布；
機架的一側還設置有蓋板組裝裝置以及移送機構。
結構新穎，自動化程度高，設計巧妙，減少人力勞動力和成本，提高工作效率，降低人工成本

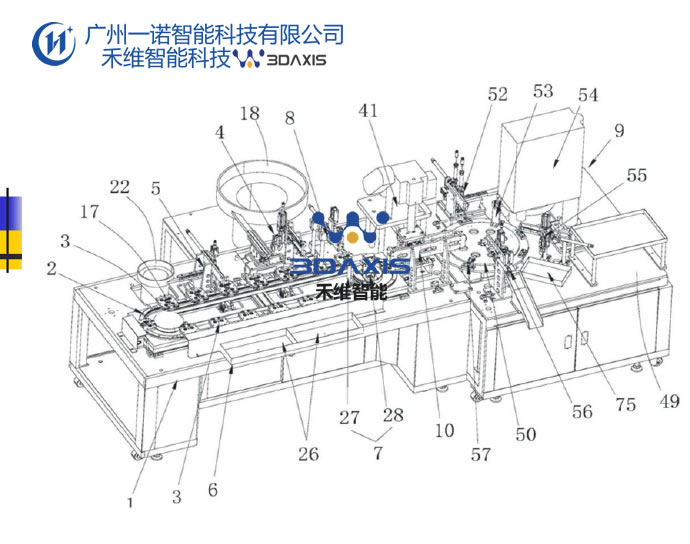

環型軌道組裝設備，其特征在于：
包括機架，所述機架上設置有環形導軌，環形導軌水平設置；所述環形導軌沿其傳輸方向等間隔設置有多個傳輸座；
機架上還裝設有底座上料機構、端子組裝機構、線材組裝工位、漏料檢測機構以及不良品出料機構，
底座上料機構、端子組裝機構、線材組裝工位、漏料檢測機構以及不良品出料機構沿著環形導軌沿其傳輸方向分布；
機架的一側還設置有蓋板組裝裝置以及用于將環形導軌上組裝的產品移送至蓋板組裝裝置進行蓋板組裝的移送機構。

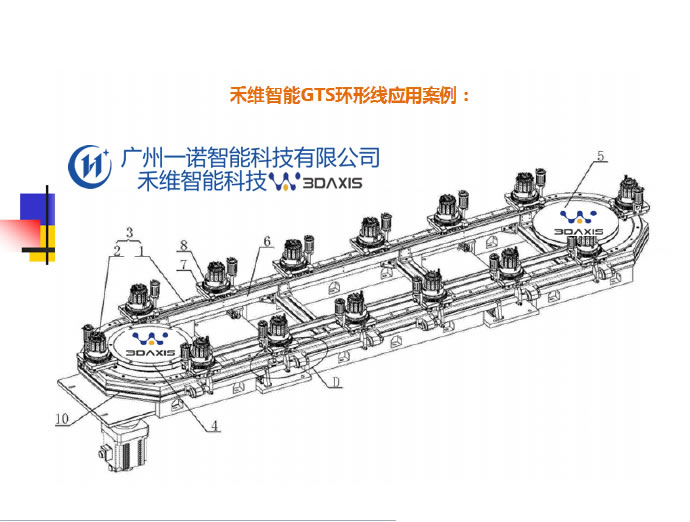

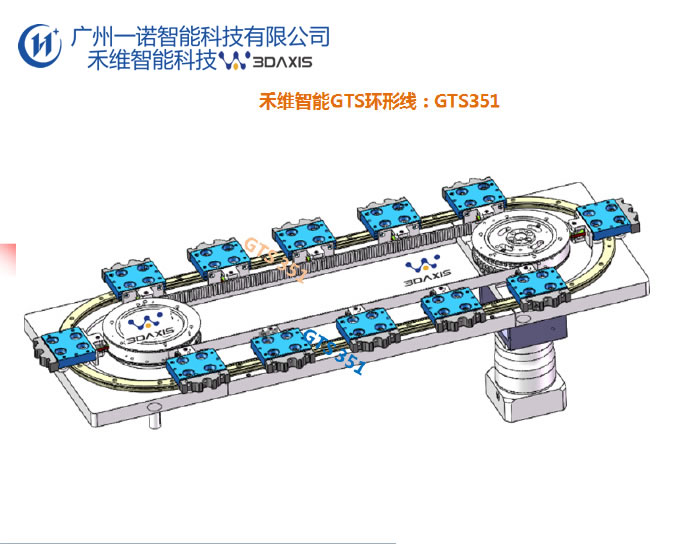

2.環形導軌系統組裝設備，其特征在于：環形導軌包括環形支撐架、導軌驅動電機、環形軌條、兩個轉盤和傳動皮帶，環形支撐架和環形軌條水平設置在機架上，環形軌條固定連接在環形支撐架的上表面，兩個所述轉盤轉動設置在環形支撐架和所述環形軌條的兩端內，傳動皮帶套設在兩個所述轉盤上，導軌驅動電機的輸出端與其中一個所述轉盤傳動連接，導軌驅動電機通過轉盤帶動所述傳動皮帶轉動，傳輸座的一側與所述傳動皮帶連接。
3.環形導軌系統組裝設備，其特征在于：傳輸座的底端轉動設有行走輪，行走輪轉動設在所述環形軌條上，傳輸座跟隨所述傳動皮帶在環形軌條上轉動，傳輸座上設置有第一定位基體，傳輸座通過行走輪轉動連接在所述環形軌條上。
4.環形導軌系統組裝設備，其特征在于：底座上料機構包括底座震動盤、底座上料軌道、底座接料組件以及底座移料組件，底座震動盤的出料端與底座上料軌道連通，底座上料軌道的出料端對準底座接料組件，所述底座移料組件用于將底座移送至傳輸座上。
5.環型軌道組裝設備，其特征在于：
端子組裝機構包括端子震動盤、端子上料軌道、端子接料組件以及端子移料組件，端子震動盤的出料端與端子上料軌道連通，端子上料軌道的出料端對準所述端子接料組件，端子移料組件用于將底座移送至傳輸座上。
6.環形導軌系統組裝設備，其特征在于：所述線材組裝工位設置有線材裝載盤。
7.環形導軌系統組裝設備，其特征在于：所述漏料檢測機構包括裝設在機架上的漏料檢測支架，漏料檢測支架上裝設有CCD視覺檢測器；
不良品出料機構包括不良品出料支架、不良品往復驅動件、不良品出料滑座、不良品移料升降動力件、不良品移料座以及裝設在不良品移料座的不良品移料夾持件；
不良品出料支架裝設在機架上，不良品出料滑座滑動設置于不良品出料支架，不良品往復驅動件用于驅使所述不良品出料滑座往復移動，不良品移料升降動力件裝設在出料滑座上，不良品移料升降動力件驅使所述不良品移料座上下移動。
8.環形導軌系統組裝設備，其特征在于：
移送機構包括移送支架、移送往復驅動件、移送滑座、移送升降動力件、移送底座以及裝設在移送底座的移送夾持件；
移送支架固定在機架上，移送往復驅動件裝設在移送支架上，移送滑座滑動設置在機架上，移送往復驅動件驅使移送滑座往復移動，移送升降動力件裝設在移送滑座上，移送升降動力件的輸出端與所述移送底座連接；
機架還裝設有沖壓機構，沖壓機構位于蓋板組裝裝置和環形導軌之間；
沖壓機構包括沖壓支架、沖壓頭、沖壓驅動件、沖壓接料座、沖壓接料塊和沖壓接料動力件，
沖壓支架和所述沖壓接料座均裝設在機架上，沖壓接料座上設置有滑道，沖壓接料塊滑動設置在滑道上，沖壓接料動力件裝設在沖壓接料座上并用于驅使所述沖壓接料塊在滑道上往復移動；
沖壓驅動件與所述沖壓頭驅動連接。
9.環形導軌系統組裝設備，其特征在于：蓋板組裝裝置包括底架以及均裝設在底架上的轉動盤本體、轉動盤驅動件、蓋板組裝機構、蓋板檢測機構、超聲波鉚合機構、不良品夾出組件以及品出料機構；
轉動盤本體轉動設置于所述底架，轉動盤驅動件驅使所述轉動盤本體轉動，蓋板組裝機構、蓋板檢測機構、超聲波鉚合機構、不良品夾出組件以及產品出料機構沿著所述轉動盤本體的轉動方向依次布置。
10.環型軌道組裝設備，其特征在于：轉動盤本體上表面的外緣等間隔環設有多個支撐座，支撐座上設置有第二定位基體；
廣州一諾智能科技將環形導軌應用到自動化生產線設備各個領域，我們認為環形導軌有很多優于傳統輸送線的地方，環形導軌系統的形狀有圓弧導軌、橢圓導軌、菱形導軌、方形導軌、圓形導軌等，環形導軌的滑座通過驅動可以連續或間歇式運動，精準無誤地沿環形導軌運動，且保持高精密、穩定運行。更多自動化生產線應用的精密環形輸送線，環形導軌，曲線導軌，弧形導軌，環形輸送線，循環輸送線，環形軌道輸送線的系統解決方案，可與廣州一諾智能科技交流。
